Manga Termorretráctil 3LPP para Envoltura Alrededor de Juntas de Tuberías Resistente a Altas Temperaturas de 120°C

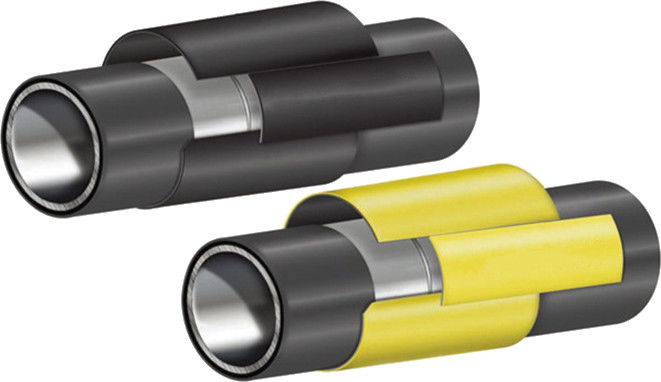

3LPP envoltura de contracción térmica alrededor de la manga para la protección contra la corrosión de las juntas de tuberías a alta temperatura

Resumen del producto

El CNP-SGL-3LPP-HT es un producto patentado,sistema de envoltura térmica de tres capas de polipropileno (3LPP) de alta calidad diseñado para la protección contra la corrosión aplicada en el campo de las uniones de tuberías soldadas en aceite a alta temperatura, gasoductos y tuberías de agua. Completamente conforme con la norma ISO 21809-3:2016, este sistema está optimizado para las condiciones de operación extremas de los oleoductos y gasoductos de Oriente Medio y los entornos marinos marinos, con una capacidad de servicio continuo superior a 110 °C.

Construcción y estructura de capas

El sistema 3LPP replica el rendimiento de los recubrimientos de polipropileno de tres capas aplicados en fábrica a través de una estructura de tres capas diseñada con precisión:

• Capa 1 ¢ Primer epoxi de alta Tg:Un epoxi modificado de dos componentes, libre de disolventes, con temperatura de transición del vidrio (Tg) ≥ 120C, que proporciona una adhesión excepcional al acero soplado con grano (Sa 2.5).Este primer resistente a altas temperaturas forma un sólido fundamento anticorrosivo y asegura una fuerte unión entre capas.
• Capa 2 ¢ Adesivo de fusión en caliente de PP:Un adhesivo copolímero especialmente formulado a base de polipropileno que crea un enlace de fusión permanente entre el primer epoxi y el soporte de PP.El adhesivo mantiene la integridad y la resistencia a la descamación incluso a temperaturas de funcionamiento continuas de hasta 120C, con una resistencia a la exfoliación medida de ≥ 4,5 N/mm a 110 oC.
• Capa 3 ¢ Apoyo de PP cruzado por radiación:La capa exterior utiliza la tecnología de polipropileno interconectado con radiación curada bajo haz de electrones para lograr una resistencia mecánica superior, estabilidad UV y resistencia química.Este soporte avanzado proporciona una sólida barrera contra daños mecánicosEl desarrollo de las instalaciones marinas y desérticas se debe a los factores ambientales y a la presión sobre el suelo.

Principales características y beneficios

• Rendimiento a altas temperaturas:Temperatura de funcionamiento continua de hasta 120oC, diseñada específicamente para líneas de transmisión de petróleo crudo y gas de alta temperatura en el Medio Oriente.
• Resistencia superior a la exfoliación:Proporciona 27 N/mm de resistencia al peeling a 23C y 4,5 N/mm a 110C (ASTM D1000), lo que garantiza una adhesión fiable a largo plazo en condiciones de ciclo térmico.
• Resistente al medio marino:Excelente resistencia a los saleros, la humedad y la corrosión atmosférica marina, lo que lo hace ideal para plataformas marinas e instalaciones de tuberías costeras.
• Instalación rápida:Utilizando un calentador de inducción de frecuencia media, cada articulación se completa en solo 5 minutos por conjunto, lo que reduce significativamente el tiempo de construcción de campo y los costos laborales.
• Tecnología de PP interconectada por radiación:El proceso de enlace cruzado patentado, líder internacional, mejora la estabilidad dimensional del respaldo, la resistencia al impacto y el rendimiento de envejecimiento a largo plazo en comparación con las mangas estándar basadas en PE.
• Se trata de un sistema de control de las emisiones de gases de efecto invernadero.Pruebado y calificado de forma independiente según la última norma internacional para el recubrimiento de tuberías.
• Resistencia a la separación catódica:CD mínimo a temperaturas elevadas, lo que garantiza la compatibilidad con los sistemas de protección catódica de corriente impresa.

Especificaciones técnicas

Aplicaciones

• oleoductos de transporte de petróleo crudo de alta temperatura (Oriente Medio en tierra)
• Líneas troncales de gas natural que funcionan por encima de 80 oC
• Las juntas de elevación de tuberías en alta mar y submarinas
• Puntos de entrada/salida de perforación direccional y de perforación direccional horizontal
• Reparación de campo de recubrimientos 3LPP aplicados en fábrica
• Inyección de agua y tuberías de agua producidas

Sistema de primeras epoxi

El primer epoxi de alta Tg de dos componentes CNP-P-HT está específicamente formulado para ser compatible con el sistema 3LPP.mantiene la integridad de la adhesión en todo el rango de temperatura de funcionamientoEl primer se aplica directamente a la zona de juntas de soldadura limpiadas con rodillos de espuma antes de la instalación de la manga.proporcionando una capa de barrera adicional y garantizando la máxima resistencia a la descamación entre el sustrato de acero y el adhesivo de PP.

Embalaje y disponibilidad

Anchos disponibles de 300 mm a 600 mm y espesores de 2,5 mm, 3,0 mm y 3,5 mm para acomodar diámetros de tuberías de 200 mm a 1800 mm.Se suministra en cajas de madera estándar de calidad para la exportación con revestimiento a prueba de humedadLas dimensiones personalizadas y las configuraciones de los rollos a granel están disponibles bajo petición.
