3LPP-120 Manguitos Termorretráctiles – Protección de Juntas en Campo a Alta Temperatura para Tuberías Recubiertas con 3LPP

Manguito termorretráctil HSS-3LPP 120

Descripción general del producto

Soporte de polipropileno con adhesivo híbrido termoplástico. Esta combinación da como resultado un producto con la protección mecánica del polipropileno y la facilidad de instalación de un adhesivo tradicional. Esto también permite una temperatura de precalentamiento más baja y una aplicación más rápida que con los sistemas 3LPP tradicionales.
Construcción y estructura de capas

El sistema 3LPP replica el rendimiento de los recubrimientos de polipropileno de tres capas aplicados en fábrica a través de una estructura de tres capas diseñada con precisión:

Capa 1 - Imprimación epoxi de alta Tg:

• Un epoxi modificado de dos componentes, sin disolventes, con una temperatura de transición vítrea (Tg) ≥ 120 °C, que proporciona una adhesión excepcional al acero chorreado con granalla (Sa 2.5). Esta imprimación resistente a altas temperaturas forma una base anticorrosión robusta y garantiza una fuerte unión entre capas.Capa 2 - Adhesivo de PP:
• Un adhesivo de copolímero a base de polipropileno especialmente formulado que crea una unión de fusión permanente entre la imprimación epoxi y el soporte de PP. El adhesivo mantiene su integridad y resistencia al pelado incluso a temperaturas de funcionamiento continuas de hasta 120 °C, con una resistencia al pelado medida de ≥ 4,5 N/mm a 110 °C.Capa 3 - Soporte de PP reticulado por radiación:
• La capa exterior utiliza tecnología de polipropileno reticulado por radiación curado bajo haz de electrones para lograr una resistencia mecánica superior, estabilidad UV y resistencia química. Este soporte avanzado proporciona una barrera robusta contra daños mecánicos, estrés del suelo y factores ambientales adversos típicos de instalaciones desérticas y marinas.Características y beneficios clave

Rendimiento a altas temperaturas:

• Temperatura de funcionamiento continua de hasta 120 °C, diseñada específicamente para líneas de transmisión de petróleo crudo y gas de alta temperatura en Oriente Medio.Resistencia al pelado superior:

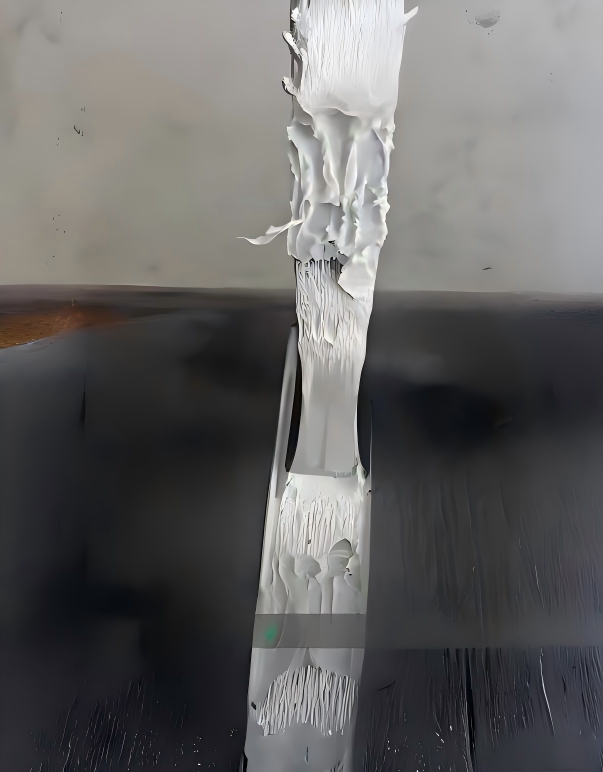

• Proporciona una resistencia al pelado de 27 N/mm a 23 °C y 4,5 N/mm a 110 °C (ASTM D1000), lo que garantiza una adhesión fiable a largo plazo en condiciones de ciclos térmicos.Resistente al medio marino:
• Excelente resistencia a la niebla salina, la humedad y la corrosión atmosférica marina, lo que lo hace ideal para plataformas marinas e instalaciones de tuberías costeras.Instalación rápida:
• Utilizando un calentador de inducción de frecuencia media, cada junta se completa en solo 5 minutos por juego, lo que reduce significativamente el tiempo de construcción en campo y los costos de mano de obra.Tecnología de PP reticulado por radiación:
• Proceso de reticulación patentado líder a nivel internacional que mejora la estabilidad dimensional del soporte, la resistencia al impacto y el rendimiento de envejecimiento a largo plazo en comparación con los manguitos a base de PE estándar.Certificado ISO 21809-3:2016:
• Probado y calificado de forma independiente según la última norma internacional para el revestimiento de juntas de campo de tuberías.Resistencia al desprendimiento catódico:
• Mínimo CD a temperaturas elevadas, lo que garantiza la compatibilidad con sistemas de protección catódica de corriente impresa.Especificaciones técnicas

Parámetro

Tuberías de transmisión de petróleo crudo de alta temperatura (terrestres en Oriente Medio)

• Troncales de gas natural que operan por encima de 80 °C
• Juntas de riser de tuberías marinas y submarinas
• Puntos de entrada/salida de perforación direccional y perforación direccional horizontal
• Reparación en campo de recubrimientos 3LPP aplicados en fábrica
• Tuberías de inyección de agua y producción de agua
• Sistema de imprimación epoxi

La imprimación epoxi de alta Tg de dos componentes CNP-P-HT está formulada específicamente para ser compatible con el sistema 3LPP. Con una temperatura de transición vítrea superior a 120 °C, mantiene la integridad de la adhesión en todo el rango de temperatura de funcionamiento. La imprimación se aplica directamente sobre el área de la junta soldada limpia utilizando rodillos de espuma antes de la instalación del manguito, proporcionando una capa de barrera adicional y asegurando la máxima resistencia al pelado entre el sustrato de acero y el adhesivo de PP.

Embalaje y disponibilidad

Anchos disponibles de 300 mm a 600 mm y espesores de 2,5 mm, 3,0 mm y 3,5 mm para adaptarse a diámetros de tubería de 200 mm a 1800 mm. Se suministra en cajas de madera estándar de grado de exportación con revestimiento a prueba de humedad. Dimensiones personalizadas y configuraciones de rollos a granel disponibles bajo pedido.
